| Ilość： | |
|---|---|
DGET-1500L
DGET
8438400000
DEGONG equipment technology Co., Ltd. specjalizuje się w projektowaniu, badaniu i produkcji urządzeń do warzenia piwa, linii do butelkowania i konserwowania piwa oraz wyposażenia dodatkowego. Wprowadzając zaawansowaną technologię europejską i wprowadzając innowacje w tej technologii, firma DG staje się liderem krajowego przemysłu piwowarskiego i najbardziej profesjonalnym dostawcą do produkcji płynnej i pod klucz.
Warzelnia jest różna w kombinacji naczyń, oczywiście w celu osiągnięcia tych samych czterech etapów zacierania, płukania, wrzenia, wirowania, poprzez specjalne zamiary warzenia piwa, w tym wydajność brzeczki, grawitację brzeczki, przelewanie wody, warzy się w określonym czasie, metodę parzenia itp. Nasz firma akceptuje specjalny projekt dla tych odmian.

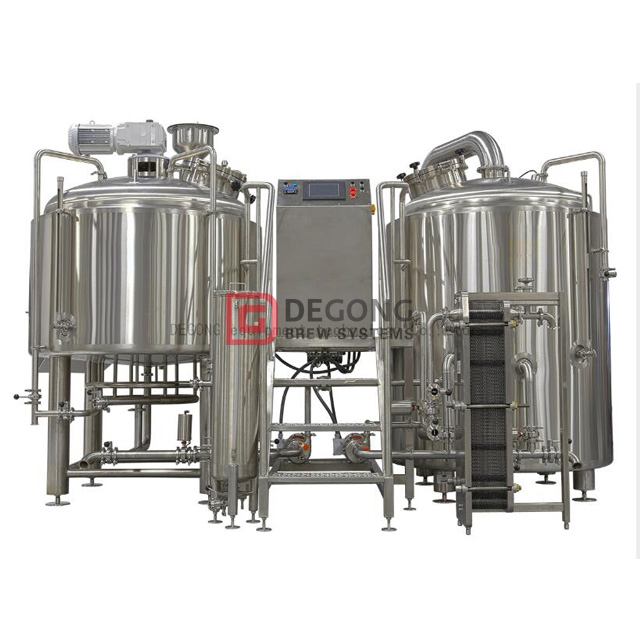

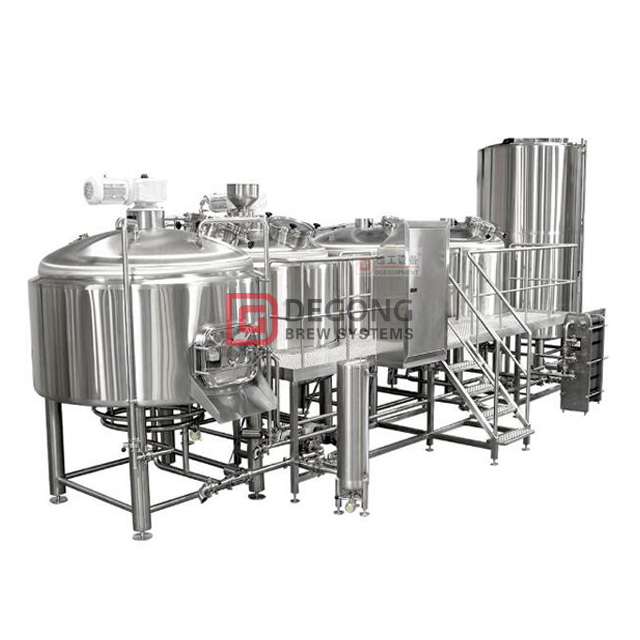

Nasz system warzelni jest podzielony na 2 naczynia, 3 naczynia, 4 naczynia i 5 naczyń o pojemności od 100L do 20000L, wykorzystując ciepło elektryczne lub parowe. Półautomatyczne sterowanie i łatwa obsługa.
| Parametry techniczne warzelni: |
Mash Brew Kettle
Zastosowanie - zacieranie, mieszanie i gotowanie brzeczki.
Pozycja - pionowa
Wygląd - cylindryczny, górny z kopułowym stożkowym wewnętrznym dnem.
-Materiał SUS304
-Izolacja- poliuretan 100 mm
- Ogrzewanie parowe cylindryczne i walcowane na dole - Maksymalne ciśnienie 3 bar zapewnia prędkość ogrzewania 1 ° C / min.
-Kompletna instalacja wstępna, okablowanie i uruchomienie testowe przed wysyłką.
Montaż:
-Topowe, termostatyczne hermetyczne zamknięte drzwi szklane.
-Mieszalnik ze stali nierdzewnej aktywowany przez silnik Geardrive o mocy 1,5 kw SIEMENS.
- Najlepsze kopułowe podświetlane szkło wzierne.
-Szybko zainstalowany czujnik termiczny PT100 podłączony do programowalnego sterownika wielosegmentowego
-Szybko zainstalowany modułowy kondensator wylotowy pary zamontowany z odśrodkową pompą do recyklingu wody o mocy 0,5 kW dla oszczędności energii i wody.
-Dopasowany cylindryczny chmiel umożliwia wstawianie chmielu online, przyjęty z cyrkulacją brzeczki dla skutecznego mieszania.
- Sanitarna odśrodkowa pompa zacierowa o mocy 2,2 kW z kontrolerem VDF.
- Dolny wlot / wylot zacieru.
- Brzeczka środkowa / wlot / wylot wody.
- Góra brzeczki / wlot wody.
- Wylot brzeczki środkowego stożka.
- Szybka instalacja Spray CIP ball.
- Połączenia wylotowe / podarunkowe
- Połączenia wlotowe
Raker i górny właz
Lauter tun
Zastosowanie - odkażanie - oddzielanie stałej części zacieru (ziaren) od części płynnej (brzeczki) podczas procesu produkcji brzeczki piwnej.
Pozycja - pionowa
Wygląd - cylindryczny, górny z kopułowym wewnętrznym dnem połączony z kolektorem wylotowym z rury DN40 połączonym z przepuszczalnym filtrem.
Modułowe 4-częściowe sito sitowe oddzielające wannę brzeczki od miejsca oczyszczania.
Szerokość rowków sitowych - 1 mm.
Obciążenie sita - 120-160 kg / m2
- Korpus i okładziny izolacyjne - sus304
-Izolacja- poliuretan 100 mm
-Kompletna instalacja wstępna, okablowanie i uruchomienie testowe przed wysyłką.
Montaż:
-Topowe, termostatyczne hermetyczne zamknięte drzwi szklane.
Raker ze stali nierdzewnej aktywowany przez silnik Geardrive o mocy 1,7 kW
- Najlepsze kopułowe podświetlane szkło wzierne.
-Szybko zainstalowany czujnik termiczny PT100 podłączony do sterownika dla wyjścia pomiaru temperatury.
- Na poziomie sita prostokątnego umieszczono hermetyczne zamknięte drzwi włazu służące do ręcznego opróżniania ziarna i obsługi urządzeń sanitarnych.
- Sanitarna filtracja odśrodkowa Pompa o mocy 2,2 kW SIEMENS z kontrolerem VDF zapewnia kontrolowaną filtrację i przejrzyste procesy brzeczki.
- Grant cylindrycznej brzeczki z filtracją półprzepuszczalną zawiera: wlot brzeczki z zaworem kontroli brzeczki, wylot brzeczki, kulka CIP do urządzeń sanitarnych, zawór równoważący grawitację dla efektywnej grawitacji i filtracja pompy.
- Zraszanie brzeczki zapewniane przez rozpryskiwanie kulek półkolistych lub natryskowych.
Zawór upustowy / próżniowy -1BAR umieszczony na kopule dla rozładowania ciśnienia podczas agresywnego procesu sanitarnego, gdy zbiornik jest hermetycznie zamknięty dla bezpieczeństwa osobistego pracy.
- Dolny wylot brzeczki.
- Środkowy wylot brzeczki / ziarna do procesu wywar (w razie potrzeby) i wlot wody do zapobiegania zakleszczeniu się pożaru.
- Góra brzeczki / wlot wody.
- Szybka instalacja Spray CIP ball
- Złącza rurowe Lautertun są montowane w celu zapewnienia zarówno filtracji grawitacyjnej, jak i pompowania, ciągłego i okresowego nalewania.
- Przyłącza wylotowe / drenażowe
- Połączenia wlotowe
Płytka filtracyjna i wylot zużytych ziaren
Whirpool HLT Kombinacja statków
Zastosowanie - wortwhirpooling, przygotowywanie gorącej wody.
Pozycja - pionowa
Wygląd - cylindryczny, górna kopuła ze stożkowym wewnętrznym dnem.
- Korpus i okładziny izolacyjne - sus304
-Izolacja- poliuretan 100 mm
- Ogrzewanie parowe cylindryczne i walcowane na dole - Maksymalne ciśnienie 3 bar zapewnia prędkość ogrzewania 1 ° C / min.
-Kompletna instalacja wstępna, okablowanie i uruchomienie testowe przed wysyłką.
Montaż:
-Topowe, termostatyczne hermetyczne zamknięte drzwi szklane.
- Najlepsze kopułowe podświetlane szkło wzierne.
-Sanitarny termo-odporny silikonowy wskaźnik poziomu spożywczej.
Zawór upustowy / próżniowy -1 bar umieszczony na kopule w celu rozładowania ciśnienia podczas agresywnego procesu sanitarnego, gdy zbiornik jest hermetycznie zamknięty dla bezpieczeństwa osobistego obsługi.
-Szybko zainstalowany czujnik termiczny PT100 podłączony do programowalnego sterownika wielosegmentowego
- Dolny wlot / wylot stożka.
- Przejrzysty wylot brzeczki ze środkowego stożka.
- Brzeczka środkowa / wlot / wylot wody.
- Góra brzeczki / wlot wody.
- Szybka instalacja Spray CIP ball
- Połączenia wylotowe / podarunkowe
- Połączenia wlotowe
Szczegóły każdej części browaru
| Parametry techniczne zbiornika fermentacyjnego: |
Zbiornik cylindryczno-stożkowy
Pojemność netto: 1500 l, Pojemność brutto: 1780 l;
Materiał: stal nierdzewna 304: stożek wewnętrzny i główka - 3 mm; Cylinder wewnętrzny - 2 mm;
H = 2900 mm, d = 1400 mm, Izolacja termiczna (pianka poliuretanowa) - 100 mm;
Konfiguracja:
Kurtka z glikolu: wgłębienie na stożku i boku
Czynniki chłodzące: woda glikolowa lub woda alkoholowa
Rygorystyczne badanie szczelności zbiornika za pomocą wody i gazu pod ciśnieniem
Surowy test szczelności płaszcza przez wodę i sprężony gaz
Dno stożka 60 °
Ramię CIP z pokryciem 360 ° Kula natryskowa CIP
Boczny właz: 280 * 380 mm.
Port suchego chmielu na szczycie zbiorników z solidną zaślepką
Zawór sanitarny z pełną próbką
Mechaniczny zawór bezpieczeństwa 2bar na ramieniu CIP
Odporny na wstrząsy manometr na CIP am
Obrotowe ramię i port na stożku z zaworem motylkowym
Ramię rozładunkowe z trzema zaciskami i zaworem motylkowym
PT100 Czujnik temperatury do precyzyjnej kontroli temperatury
Ciśnienie projektowe 0,3 MPa
Ciśnienie robocze 0,15 MPa
Złącza spawane w 100% TIG;
4 sztuki całkowicie Nóżki ze stali nierdzewnej 304 o dużej wytrzymałości z podkładką poziomującą i podporą na nogi
Kompletne zawory, złączki i wszystkie części
| Informacje DGET |
Przygotowanie ładunku do wysyłki
Na wystawie
W porównaniu do innych konkurentów, mamy następujące zalety (ale nie tylko)
1. Projekt browaru TurnKey z technologią wysokiego poziomu.
2. Wykonane na zamówienie dla dowolnego rozmiaru.
3. Międzynarodowa stal nierdzewna 304,316 i czerwony materiał miedziany.
4. Bezproblemowe spawanie i 8-krotne polerowanie wewnętrzne.
5. Zaawansowane urządzenia produkcyjne.
6. Wiodący producent ręcznego sprzętu do parzenia w Chinach.
Jeśli masz jakieś pytania dotyczące projektu wyposażenia browaru, nie wahaj się ze mną skontaktować.
